圆网造纸机上的成形器有哪几种

浏览: 发布日期:2018-12-11

圆网造纸机上的成形器有以下几种

1、旋转式成形器

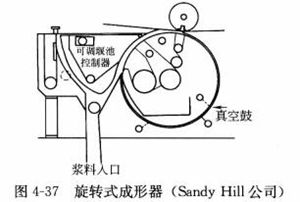

图4-37旋转式成形器

旋转式成形器(见图4-37)最初的成形是在液压下产生的,其借助于堰池调节器调节浆的液位,在初成形区调节纸浆的上网速度和压力,将浆速控制到与网速一样,从而使纸页成形时的方向性大幅减少。它包括一个开口的带孔眼真空圆网,外面包覆一层粗的背网和一层细的面网。圆网内是逐渐增加真空度的可调式真空箱,使纤维进一步沉积和脱水。

有大量的旋转式成形器在使用中,一般生产的层厚在0.254mm以上。当用真空引纸辊取代橡胶伏辊时速度可达到300m/min。

2、鼓式真空成形器

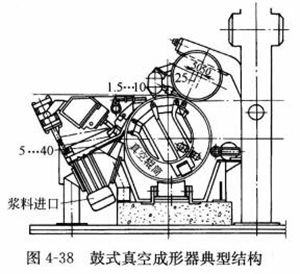

图4-38鼓式真空成型器典型结构

典型结构如图4-38所示:浆料由方锥总管经多管后转90°,通过狭长流道进入成形区,成形区由可在运行时进行调节的“上盖”和圆网表面组成,借浆流压力和真空抽吸成形。成形区的弧形堰唇进口处为10-40mm,出口处为1-10mm,均可调节。圆网结构为铸铜外壳,其结构与真空伏辊相似,内装两个以上独立真空格仓的吸水箱。一般共分四个真空室,第1、4室为低真空室,其最大真空度5kPa,第2、3室为高真空室,真空度最大为16kPa。吸水箱的位置可在运行中进行调节。

真空网笼的面网釆用无端不锈钢网,套入网笼后网眼要拉斜,据称可减少真空抽吸的噪声。真空网笼没有传动,真空吸口都在传动侧。网笼是由传动侧移入移出,所用的真空泵为透平式鼓风机。

抄纸板面层的真空圆网,其上伏辊为真空上伏辊。抄中间层及底层的真空圆网,则采用普通上伏辊加吸水刮刀。

真空圆网的设计车速为50-350m/min。上浆浓度如废纸浆时为0.4%-0.6%,硫酸盐木浆时为0.2%-0.3%。打浆度范围为20-70°SR。

真空圆网的特点是:脱水量大,可采用低浓上浆,因此受游离度变化的影响小,同时纤维分布较均匀,抄出纸板的匀度好、破裂强度较大,可以实现轻定量化以节省资源;纸板的横幅定量差较小,一般可以达到士1.5%;纵横向强度比为1:1.8,比普通圆网好;在同样条件下,真空圆网比一般超成形圆网车速高,其力比再现率高5%-10%(力比再现率为制品强度与原料强度之比,真空圆网可达95%)。但由于真空圆网使用真空泵多,动力消耗大,因此只用于高速纸板机。



3、埃斯薄纸成形器

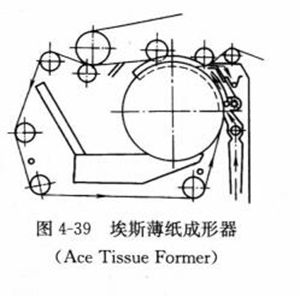

图4-39埃斯薄纸成形器

埃斯薄纸成形器简称埃斯圆网(见图4-39。埃斯圆网有圆网笼和外网,其外网除上浆成形部分外与圆网笼脱开。采用多管进浆,再经扩散混合及节流后通过一匀浆辊上网。有可调整成形间隙的弧形堰唇,有内循环溢流和搅拌器,搅拌器可调速。毛毯在伏辊前与铜网汇合,然后通过1-2块脱水板到接触辊和回头辊。这种埃斯圆网的脱水过程是使成形的纸幅夹在铜网和毛毯之间,经过1-2块脱水板进行脱水,再经接触辊和回头辊之间的压区,使出回头辊后的纸幅水分可低至68%。

埃斯圆网的特点是:可精确调节堰唇距离,使浆速与图439埃斯薄纸成形器网速适应。因此可以得到纵横向强度差小而匀度较好的纸幅;成形湿纸幅不受离心力的影响,可较大幅度地提高车速,从200m/min提高到300m/min以上;不用或少用真空泵,因而噪声小,同时也延长了铜网和毛毯的寿命;结构较简单,运转费用较低。
